制作一个蓝牙遥控流水灯
1. 硬件准备
- 1个esp32(wemos d1 r32开发板)
- 1个手机（android或ios）
- 8个led灯
- 8个220欧电阻
- 1个面包板
- 1个杜邦线包
2. 软件准备
- 1个esp32的开发环境（arduino ide或者microblocks）
- 1个蓝牙串口调试工具（android上使用bluetooth serial app，ios上使用ble console app）
- 1个app inventor app

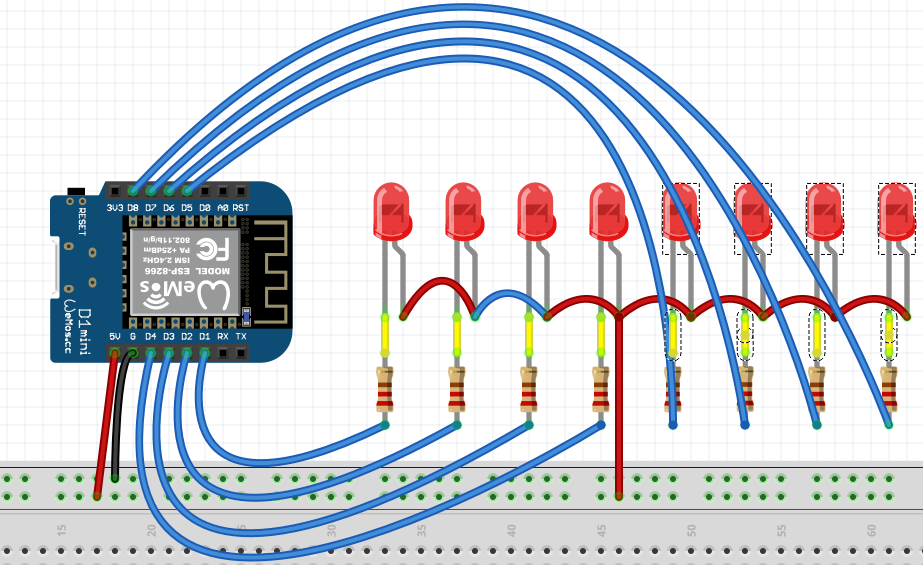

3. 电路连接
见下图：
于arduino uno板不同wemos d1 r32板属于低电平点亮，所以需要在led灯和引脚之间连接一个220欧电阻，（如图），来将led灯的负极连接到esp32的引脚，而引脚的正极连接到esp32板5V上。此处使用wemos d1 mini代替wemos d1 r32板。具体引脚见积木式项目开发4. 程序设计
第一步设计一个流水灯程序（见图）：
注： 因为esp32引脚编号不像arduino那样连续，所以需要根据引脚编号来连接电路,在此先建立一个引脚映射表：（如图）此程序为一个双向流水灯
第二步设计一个使用手机现成蓝牙调试APP控制led灯的程序(见图):
之后打开app 连接蓝牙并发送字符串（10,11,20,21,30,31,40,41…）会看到led灯依次打开熄灭。
第三步设计一个app inventor app来控制led灯（见图）：
esp32端：
app inventor端：

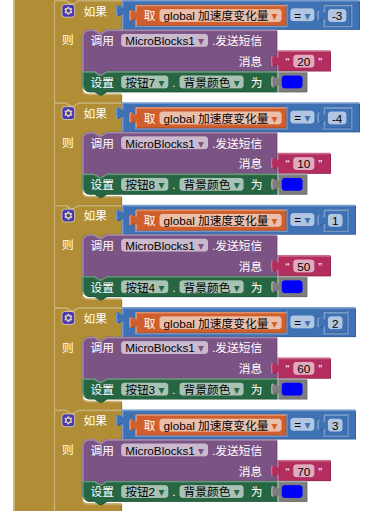

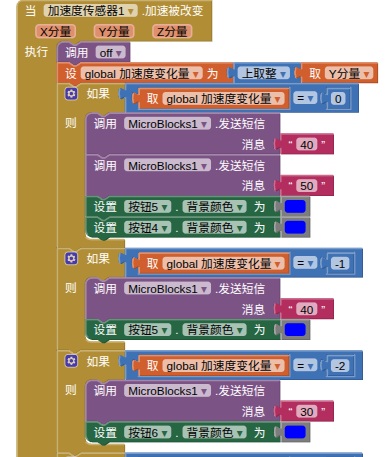

第四步加入手机加速度传感器来控制led灯（见图）：
将手机加速度传感器与流水灯程序结合，实现通过手机加速度来控制led灯的亮灭。
